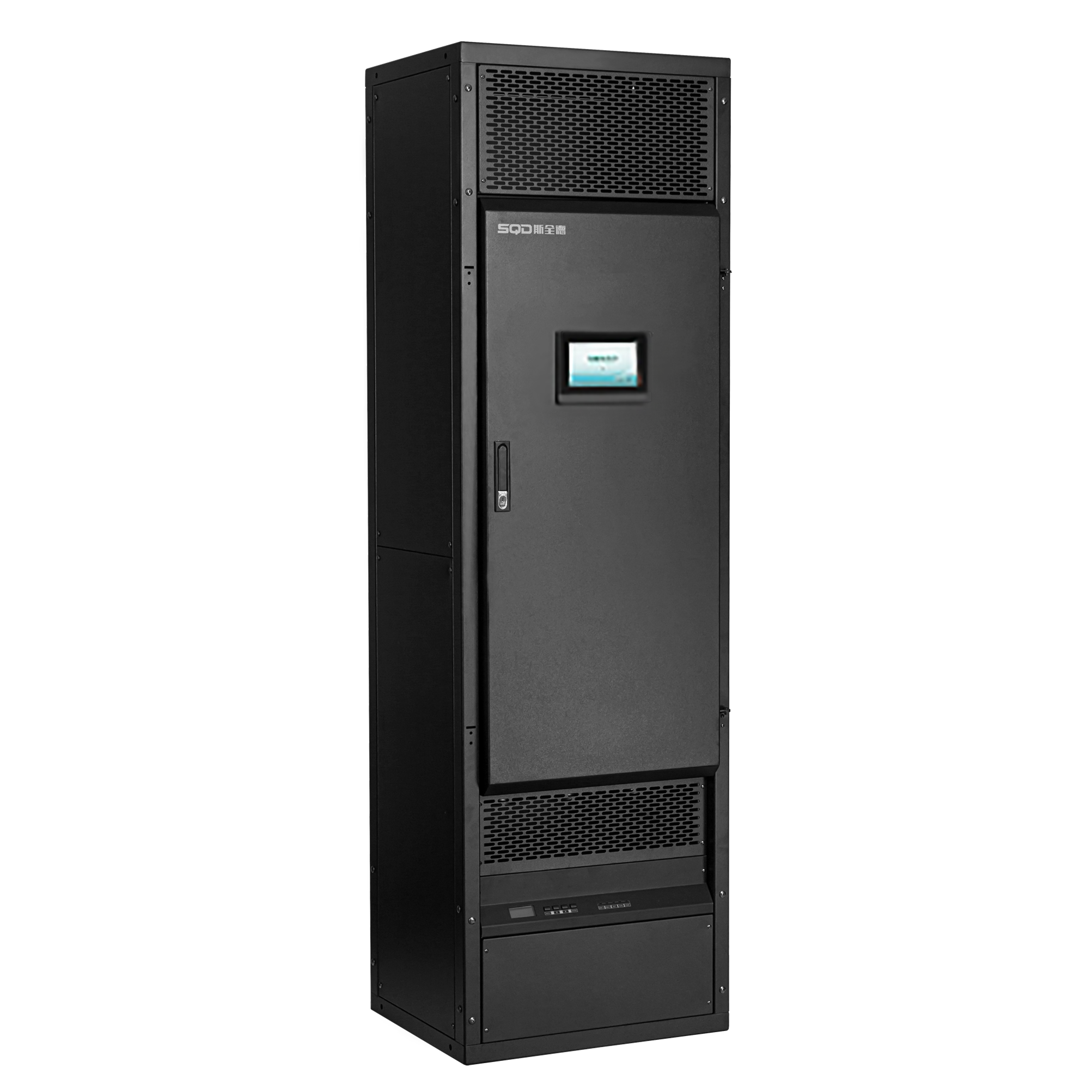

CD90 智能灯光控制柜

性能特点：

• 一个柜体最多可以容纳48个单元模组；每个模组2路，每路3KW/4KW/5KW/6KW可选，最大可达96路输出

• 抽屉插入式调光模组、开关模组、继电器直通模组、调光/直通模组、调光/继电器模组、调光/继电器+开关模组、正弦波模组均可任意热拔插互换，接插件采用圆形环抱全面积接触技术

• 每个抽屉式模组自带有液晶显示屏，中英文菜单，显示回路地址、负载相位、调光亮度、工作模式、开关状态、温度、电流、电压参数，具有LED工作状态指示灯，模组可远程设置，具有手动切换及最高优先级紧急开关模式

• 模组支持RCD漏电保护功能，客户根据需求选择

• 每个模组具有独立的处理器，可以允许热插拔工作

• 每个模组具有4个16A的空气开关，具有紧急备份救场开关，可紧急切换到开关直通输出，客户根据需求选择

• 模组采用ST高品质可控硅，电抑制电感上升时间200us/300us/400us可选

• 控制柜中央处理器具有双存储功能和双电源输入

• 支持PC端，移动端远程设置控制柜参数及报告控制柜工作信息

• 支持SQD可视化监控系统，配合SQD可视化灯光运维平台，实现设备自动发现、自动形成网络拓扑图、设备管理配置，故障管理等功能

• 在可视化系统中可以监视到每个回路的电流、电压、功率

• 在可视化系统中可以监视到每台柜子网络连接端口，以及更换网络端口后，可以自动识别无需人工干预并显示工作状态

• 友好的人机界面，标配7寸彩色触摸屏，可定制

• 高可靠性的主从机服务器具有光纤接入口、以太网RJ45接口、支持DMX512、TCP/IP、sACN、ART-NET协议、双向RDM协议和可以升级的sACN协议

• 专门设计的接电端子适合大负荷电缆接线

• 火线裸露防触电功能：输出回路电缆老化带电或者火线裸露带电，人体触摸火线无触电感觉，测量人体电压仍为220V，不伤人。漏电保护开关不跳闸，设备正常工作

• 火线裸露浸水防触电功能：输出回路电缆裸露带电浸泡水中，人体接触水无触电感觉。漏电保护开关不跳闸，设备正常工作

• 电压自动补偿功能，当输入电源电压在AC200-240V~之间变化时，输出电压不变

• 设备开机负载自动测试功能，能准确测试出负载的状况如：开路、短路、负载记录功能，能准确测出每路负载的电流电压

• 具有独立的故障指示灯

• 可预先存储20个场景

• 固定调光曲线20条以上，自定义曲线60条以上

• 调光精度高达4096级

• 当信号中断，可瞬间保持最后一场景信息

• 独特的绿色能源管理技术，有效降低满负荷的无功损耗，减少能源浪费

• 可选报告系统，提供电流、负载、信号状态、运行温度、过热警告等数据

• 安全智能用电管理功能

• 技术参数：

• 供电方式：AC380V  三相五线制(TN-S)

• 工作电压：AC200V-240V~ 50/60Hz

• 通信协议：TINHAO-Net、ArtNet、DMX512（光电隔离）、sACN、RDM和可以升级的sACN协议

• 输入控制：1个光纤口、1个以太网口和2个DMX512输入口（带光电隔离），通过以太网和插入存储卡软件升级

• 调光范围：阻性条件下从0V到额定电压全调光

• 调节功率：阻性条件下从0W到额定功率全调节

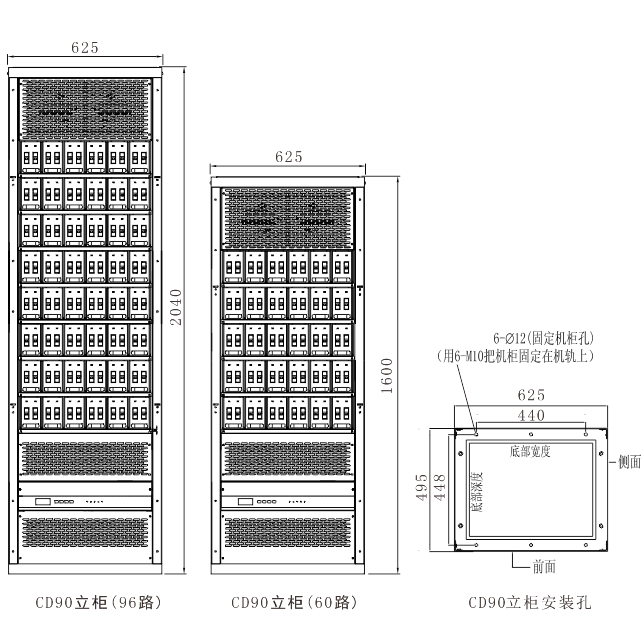

• 输出功率：60路×3KW/4KW/5KW/6KW，96路×3KW/4KW/5KW/6KW可选

• 模块在额定负载下，环境温度35℃下连续工作不少于24小时

• 环境湿度：5-85%

• 散热方式：智能控制风冷

• 输出电压：AC0-220V

• 频率范围：45Hz-65Hz

• 最小负载：0W-连续开路

• 谐波失真：≤0.5%

• 噪音：≤45dB

• 短路保护：≥200次

• 工作效率：98%

• 功率因数：0.95-0.99(与负载特性相关)

• 工作环境温度：0℃-40℃

• 设备符合国家标准、欧洲标准和携带CE认证标志
