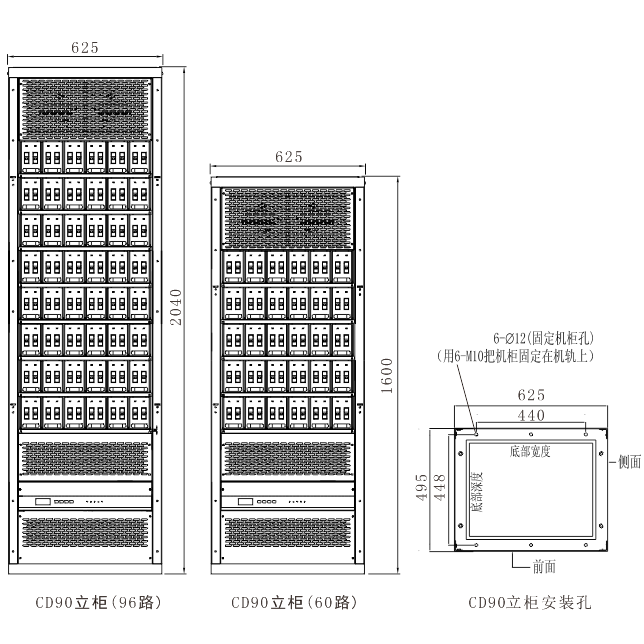

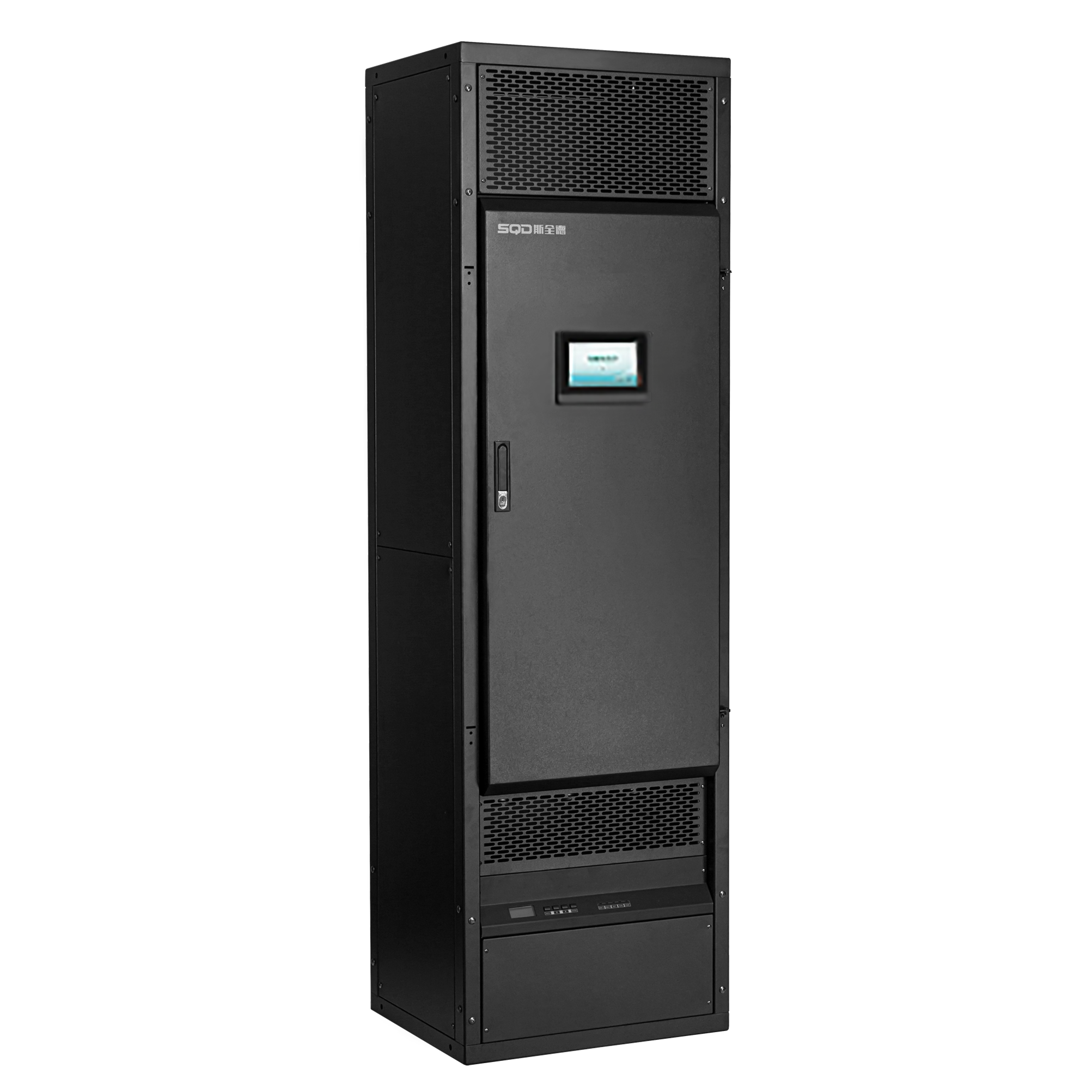

CD90 智能控制柜（带液晶显示屏模组）

性能特点:

• 一个柜体最大可安装48个单元模组，抽屉插入式调光模组、开关模组、继电器直通模组、调光/直通模组、调光/继电器模组、调光/继电器+开关模组、正弦波模组均可任意热拔插互换

• 每个模组具有独立的处理器，可以允许热插拔工作

• 每个模组2路，每路3KW、4KW、5KW、6KW均可兼容

• 每个模组自带有液晶显示屏，显示回路地址、负载相位、调光亮度、工作模式、开关状态、温度、电流、电压参数，具有LED工作状态指示灯，模组可远程设置，具有手动切换及最高优先级紧急开关模式

• 模组支持RCD漏电保护功能，客户根据需求选择

• 模组接插件采用高包容圆柱形接插件，触点接触面积大、发热量小

• 模组采用ST高品质双向可控硅，电抑制电感上升时间200us/300us/400us可选

• 控制柜中央处理器具有双存储功能、双电源输入和热跟踪备份

• 支持PC端，移动端远程设置控制柜参数及报告控制柜工作信息

• 友好的人机界面，标配7寸彩色触摸屏，可根据需求安装10寸以上的触摸屏，支持中英文菜单

• 触摸屏可设置功能有配线、工作模式、开关门限、开关延时、固定值、响应速度、限压、预热值、调光曲线、场景设置、模块安装

• 内设软配线功能，可一对一设置和自定义设置

• 可设置继电器开关门限值、每路输出的延时时间（按时序输出）、各回路的输出值（从0-100%任意设置）

• 具有给灯具提前预热功能

• 具有本地和异地信息反馈监测功能，可监测回路地址、负载相位、调光亮度、工作模式、开关状态、温度、电流、电压等参数

• 支持自动识别回路地址码功能

• 支持DMX512信号协议、sACN、ArtNet标准网络协议、双向RDM协议

• 具有1个光纤接口、1个以太网接口、2个DMX512接口

• 支持DMX512信号、RDM信号、以太网(RJ45)信号、光纤信号、RS232信号传输

• 可预先存储20个场景

• 可选触电保护功能，输出回路电缆老化带电或火线裸露带电或裸露带电浸泡水中，人体接触水/触摸火线或其他带电部位无触电感觉，不会触电受伤，在保护人身安全的前提下，不跳闸，不断电，正常工作，不影响演出

• 当信号中断，可保持最后设定状态或运行场景信息，并有故障指示灯提示

• 固定调光曲线20条以上，自定义曲线60条以上

• 调光精度高达4096级

• 调光值达到100%的10秒后，自动切换到继电器工作输出

• 设备开机负载自动测试功能，能准确测试出负载的状况如：开路、短路、负载记录功能，能准确测试出每路负载的实际功率

• 电压自动补偿功能，当输入电源电压在200-240V之间变化时， 输出电压不变

• 独特的绿色能源管理专利技术，有效降低满负荷的无功损耗，减少能源浪费

技术参数:

• 供电方式：三相五线制(TN-S)

• 工作电压：AC200V-240V~  50/60 Hz

• 通信协议：TINHAO-Net、ArtNet、DMX512（光电隔离）、ACN、RDM

• 输入控制：1个光纤口、1个以太网口和两个DMX512输入口（带光电隔离），通过以太网和插入存储卡软件升级

• 调光范围：阻性条件下从0V到额定电压全调光

• 调节功率：阻性条件下从0W到额定功率全调节

• 输出功率：3KW、4KW、5KW、6KW四种

• 环境湿度：5-85%

• 散热方式：智能控制风冷

• 谐波失真：≤0.5%

• 噪音：≤45dB

• 短路保护：≥200次

• 工作效率：98%

• 功率因数：0.95-0.99(与负载特性相关)

• 工作环境温度：0℃-40℃

• 产品通过如下国家标准检测：

• 《GB 17743-2021电气照明和类似设备的无线电骚扰特性的限值和测量方法》

• 《GB/T 7251.12-2013电子调光设备通用技术条件》

• 《GB/T14218-2018电子调光设备性能参数与测试方法》

• 《GB/T7251.12-2013低压成套开关和控制设备》

• 设备符合国家标准、欧洲标准和携带CE认证标志
